Línea UPL


Características constructivas


Separación entre aletas 7,5 mm, tubo de 1/2″

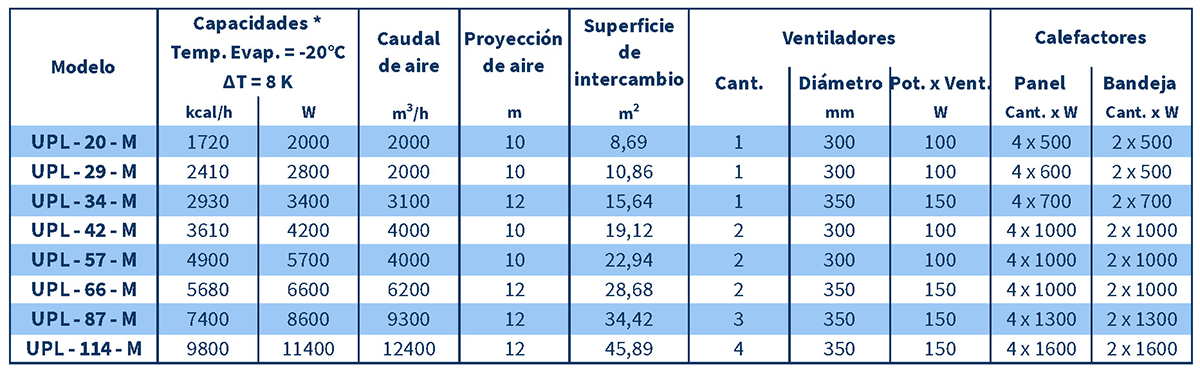

CAPACIDADES T. Evaporación = -20°C CAUDAL  DE AIRE PROYECCIÓN  DE AIRE SUPERFICIE  DE TRANSMISIÓN VENTILADORES CALEFACTORES
MODELO
Dt= 8°K Cant. Diámetro Pot.vent. Panel Bandeja
Kcal/h Watt m³/h m mm Watt No x Watt No x Watt
UPL 20 M 1720 2000 2000 10 8,69 1 300 100 4 x 500 2 x 400
UPL 29 M 2410 2800 2000 10 10,86 1 300 100 4 x 600 2 x 400
UPL 34 M 2930 3400 3100 12 15,64 1 350 150 4 x 700 2 x 600
UPL 42 M 3610 4200 4000 10 19,12 2 300 100 4 x 900 2 x 1000
UPL 57 M 4900 5700 4000 10 22,94 2 300 100 4 x 900 2 x 1000
UPL 66 M 5680 6600 6200 12 28,68 2 350 150 4 x 1000 2 x 1000
UPL 87 M 7400 8600 9300 12 34,42 3 350 150 4 x 1200 2 x 1300
UPL 114 M 9800 11400 12400 12 45,89 4 350 150 4 x 1600 2 x 1500

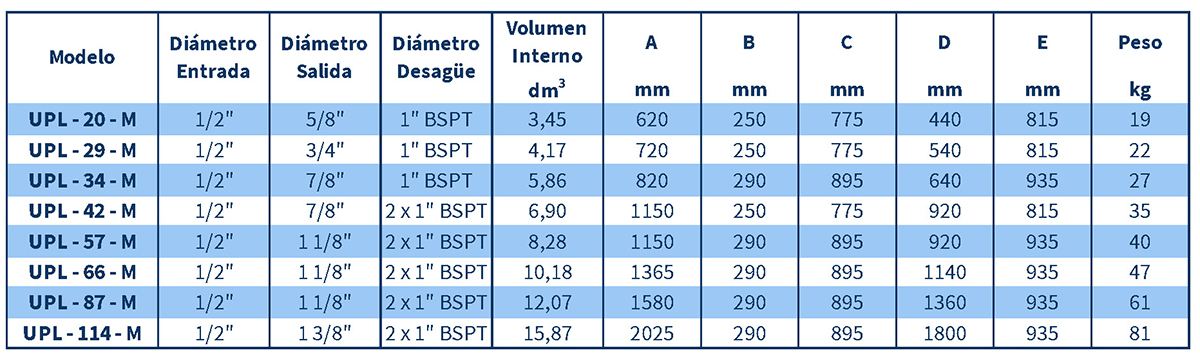

Dimensiones Generales
Modelo Diámetro Entrada Diámetro Salida Diámetro Desagüe Volumen Interno A B C D E Peso
dm3 mm mm mm mm mm kg
UPL 20 M 1/2″ 5/8″ 1″ BSP 3,45 620 250 775 440 815 19
UPL 29 M 1/2″ 3/4″ 1″ BSP 4,17 720 250 775 540 815 22
UPL 34 M 1/2″ 7/8″ 1″ BSP 5,86 820 290 895 640 935 27
UPL 42 M 1/2″ 7/8″ 2 x 1″ BSP 6,90 1150 250 775 920 815 35
UPL 57 M 1/2″ 1″ 2 x 1″ BSP 8,28 1150 290 895 920 935 40
UPL 66 M 1/2″ 1 1/8″ 2 x 1″ BSP 10,18 1365 290 895 1140 935 47
UPL 87 M 1/2″ 1 1/8″ 2 x 1″ BSP 12,07 1580 290 895 1360 935 61
UPL 114 M 1/2″ 1 3/8″ 2 x 1″ BSP 15,87 2025 290 895 1800 935 81


M Monofásicos
T Trifásicos
«Cuando los aparatos se fabrican con calefactores para descogelamiento eléctrico, al nombre del modelo, se le agrega al final la letra E»
«Cuando los aparatos se fabrican con descongelamiento gas caliente, al nombre del modelo se le agrega al final la letra G»
Las capacidades indicadas son para refrigerante R-404 A.

*Para 60 Hz multiplicar por 1.08
* Condiciones de Trabajo:
-Temperatura de Condensación: 45°C
-Temperatura Ambiente: 34°C
