Línea UPH de media temperatura


Características constructivas


Separación entre aletas 4,5 mm, tubo de 1/2″

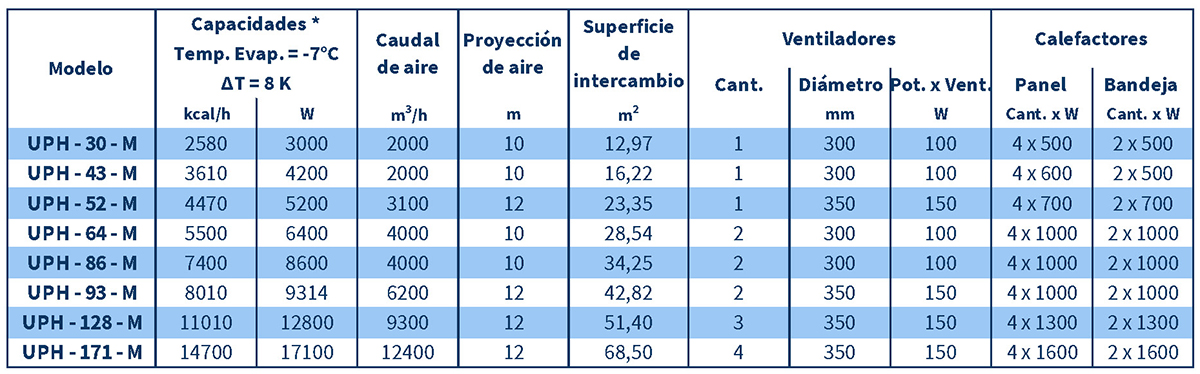

CAPACIDADES T. Evaporación = -20°C CAUDAL DE AIRE PROYECCIÓN DE AIRE SUPERFICIE DE TRANSMISIÓN VENTILADORES CALEFACTORES
MODELO
Dt= 8°K Cant. Diámetro Pot.vent. Panel Bandeja
Kcal/h Watt m³/h m mm Watt No x Watt No x Watt
UPH 30 M 2580 3000 2000 10 12.97 1 300 100 4 x 500 2 x 400
UPH 43 M 3610 4200 2000 10 16.22 1 300 100 4 x 600 2 x 400
UPH 52 M 4470 5200 3100 12 23.35 1 350 150 4 x 700 2 x 600
UPH 64 M 5550 6400 4000 10 28.54 2 350 100 4 x 900 2 x 1000
UPH 86 M 7400 8600 4000 10 34.25 2 300 100 4 x 900 2 x 1000
UPH 93 M 8010 9314 6200 12 42.82 2 350 150 4 x 1000 2 x 1000
UPH 128 M 11010 12800 9300 12 51.40 3 350 150 4 x 1200 2 x 1300
UPH 171 M 14700 17100 12400 12 68.50 4 350 150 4 x 1600 2 x 1500

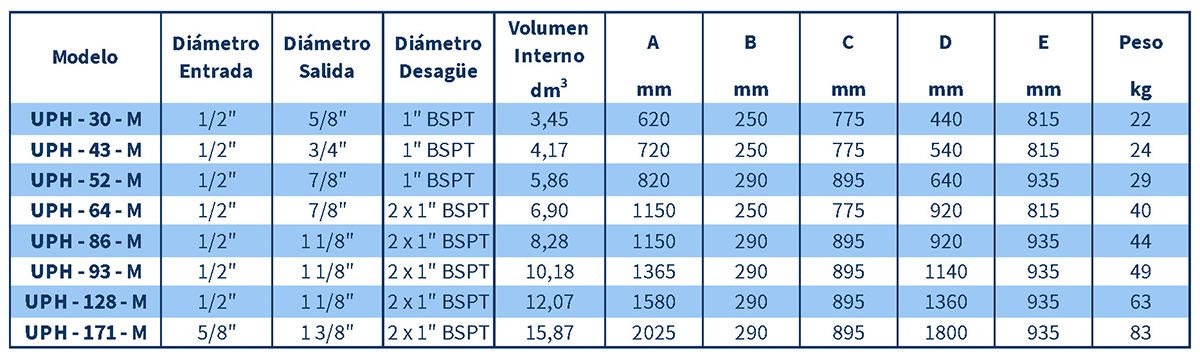

Dimensiones Generales
Modelo Diámetro Entrada Diámetro Salida Diámetro Desagüe Volumen Interno A B C D E Peso
dm3 mm mm mm mm mm kg
UPH 30 M 1/2″ 5/8″ 1″ BSP 3,45 620 250 775 440 815 22
UPH 43 M 1/2″ 3/4″ 1″ BSP 4,17 720 250 775 540 815 24
UPH 52 M 1/2″ 7/8″ 1″ BSP 5,86 820 290 895 640 935 29
UPH 64 M 1/2″ 7/8″ 2 x 1″ BSP 6,90 1150 250 775 920 815 40
UPH 86 M 1/2″ 1″ 2 x 1″ BSP 8,28 1150 290 895 920 935 44
UPH 93 M 1/2″ 1 1/8″ 2 x 1″ BSP 10,18 1365 290 895 1140 935 49
UPH 128 M 1/2″ 1 1/8″ 2 x 1″ BSP 12,07 1580 290 895 1360 935 63
UPH 171 M 5/8″ 1 3/8″ 2 x 1″ BSP 15,87 2025 290 895 1800 935 83


M Monofásicos
T Trifásicos
«Cuando los aparatos se fabrican con calefactores para descogelamiento eléctrico, al nombre del modelo, se le agrega al final la letra E»
«Cuando los aparatos se fabrican con descongelamiento gas caliente, al nombre del modelo se le agrega al final la letra G»
Las capacidades indicadas son para refrigerante R-404 A.

*Para 60 Hz multiplicar por 1.08
* Condiciones de Trabajo:
-Temperatura de Condensación: 45°C
-Temperatura Ambiente: 34°C
