Línea L de baja temperatura


Características constructivas



Evaporador

En su fabricación se emplean materiales homologados con las normas de calidad, y durante todo el proceso se verifica cuidadosamente cada operación. La tubería del evaporador está dispuesta en tres bolillos y el aletado de aluminio cuenta con un profundo corrugado para un mejor aprovechamiento del aire. Tanto las aletas como su fijación al tubo son efectuadas por máquinas modernas y precisas para poder obtener un alto coeficiente de transmisión.

Gabinete

El gabinete, de construcción autoportante, es de aluminio liso, pintado en blanco con pintura epoxi horneada, de acuerdo con las más exigentes normas sanitarias. La bandeja de desagüe es de fácil acceso para su limpieza.

Motoventiladores

En todos los casos los caudales de aire fueron cuidadosamente estudiados en función de las superficies de transmisión para obtener una mayor eficiencia.Todos los motoventiladores poseen protección IP54-Aislación clase B, son montados exteriormente, siendo los aeroevaporadores que tienen la característica M, monofásicos de 220 V y los que tienen T, trifásicos de 380 V / 50 Hz. A pedido podemos suministrarlos para otras tensiones y frecuencias. En todos los casos son provistos con protector térmico de bobinado y están montados con rodamientos para bajas temperaturas. Las rejillas protectoras tienen acabado epoxi y son construidas bajo las normas de seguridad vigentes.

Calefactores de descongelamiento

Los calefactores son construidos en acero inoxidable, conectados y sellados en fábrica. Su tensión de trabajo es 220 V. Se instalan o retiran por una tapa lateral del equipo, y van solidarios a la batería en uno de sus extremos para evitar su desplazamiento por la dilatación.

Separación entre aletas 4,5 mm, tubo de 1/2″

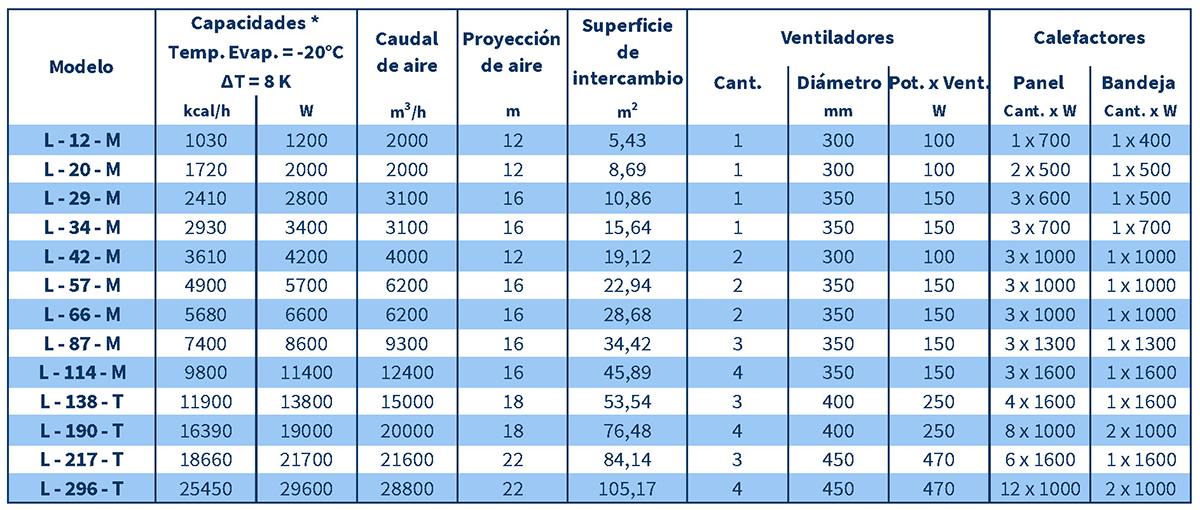

CAPACIDADES T. Evaporación = -20°C CAUDAL DE AIRE PROYECCIÓN DE AIRE SUPERFICIE DE TRANSMISIÓN VENTILADORES CALEFACTORES
MODELO
Dt= 8°K Cant. Diámetro Pot.vent. Panel Bandeja
Kcal/h Watt m³/h m mm Watt No x Watt No x Watt
L 12 M 1030 1200 2000 12 5.43 1 300 100 1 x 700 1 x 400
L 20 M 1720 2000 2000 12 8.69 1 300 100 2 x 500 1 x 400
L 29 M 2410 2800 3100 16 10.86 1 350 150 3 x 600 1 x 400
L 34 M 2930 3400 3100 16 15.64 1 350 150 3 x 700 1 x 600
L 42 M 3610 4200 4000 12 19.12 2 300 100 3 x 900 1 x 1000
L 57 M 4900 5700 6200 16 22.94 2 350 150 3 x 900 1 x 1000
L 66 M 5680 6600 6200 16 28.68 2 350 150 3 x 1000 1 x 1000
L 87 M 7400 8600 93000 16 34.42 3 350 150 3 x 1200 1 x 1300
L 114 M 9800 11400 12400 16 45.89 4 350 150 3 x 1600 1 x 1500
L 138 T 11900 13800 15000 18 53.54 3 400 250 4 x 1600 1 x 1500
L 190 T 16390 19000 20000 18 76.48 4 400 250 8 x 1000 2 x 1000
L 217 T 18660 21700 21600 22 84.14 3 450 470 6 x 1600 1 x 1500
L 296 T 25450 29600 28800 22 105.17 4 450 470 12 x 1000 2 x 1000

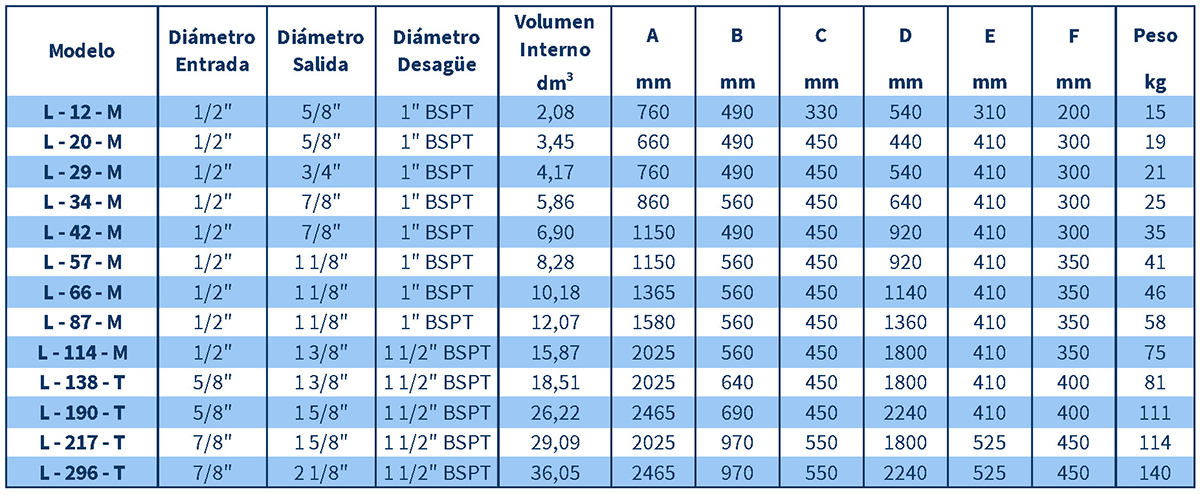

Dimensiones Generales
Modelo Diámetro Entrada Diámetro Salida Diámetro Desagüe Volumen Interno A B C D E F Peso
dm3 mm mm mm mm mm mm kg
L 12 M 1/2″ 5/8″ 1″ BSP 2,08 760 490 330 540 310 200 15
L 20 M 1/2″ 5/8″ 1″ BSP 3,45 660 490 450 440 410 300 19
L 29 M 1/2″ 3/4″ 1″ BSP 4,17 760 560 450 540 410 300 21
L 34 M 1/2″ 7/8″ 1″ BSP 5,86 860 490 450 640 410 300 25
L 42 M 1/2″ 7/8″ 1″ BSP 6,90 1150 560 450 920 410 300 35
L 57 M 1/2″ 1″ 1″ BSP 8,28 1150 560 450 920 410 350 41
L 66 M 1/2″ 1 1/8″ 1″ BSP 10,18 1360 560 450 1140 410 350 46
L 87 M 1/2″ 1 1/8″ 1″ BSP 12,07 1580 560 450 1360 410 935 58
L 114 M 1/2″ 1 3/8″ 1″ BSP 15,87 2025 560 450 1800 410 350 75
L 138 T 5/8″ 1 3/8″ 1 1/2″ BSP 18,51 2025 640 450 1800 410 400 81
L 190 T 5/8″ 1 5/8″ 1 1/2» BSP 26,22 2465 690 450 2240 410 400 111
L 217 T 7/8″ 1 5/8″ 1 1/2″ BSP 29,09 2025 970 550 1800 525 450 114
L 296 T 7/8″ 2″ 1 1/2» BSP 36,02 2465 970 550 2240 525 450 140


M Monofásicos
T Trifásicos
«Cuando los aparatos se fabrican con calefactores para descogelamiento eléctrico, al nombre del modelo, se le agrega al final la letra E»
«Cuando los aparatos se fabrican con descongelamiento gas caliente, al nombre del modelo se le agrega al final la letra G»
Las capacidades indicadas son para refrigerante R-404 A.

*Para 60 Hz multiplicar por 1.08
* Condiciones de Trabajo:
-Temperatura de Condensación: 45°C
-Temperatura Ambiente: 34°C
