Características constructivas
Panel aletado
De tubo de cobre de 3/8” y aletas de aluminio con paso 2 mm. El expandido mecánico y el fuerte corrugado de la aleta garantizan un elevado rendimiento. La línea CMF incorpora en su diseño el concepto de serpentina flotante, con lo que se eliminan las causas de pérdidas por vibraciones y/o dilataciones en la serpentina.Gabinete
Para uso a la intemperie, son construidos de chapa de acero galvanizado y pintados electrostáticamente con poliéster blanco, lo que garantiza una alta protección contra la corrosión y excelente terminación.Motoventiladores

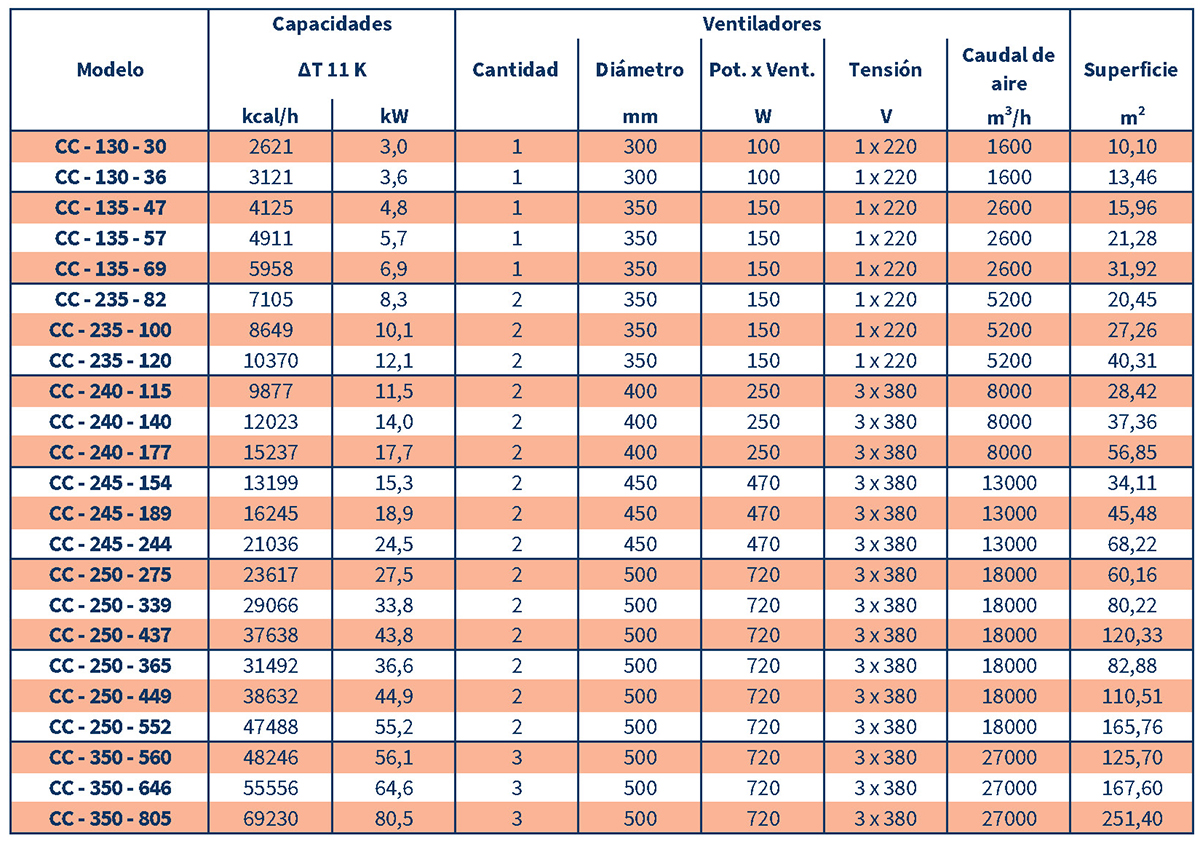

Axiales, de rotor externo, diámetro 630 mm y 710 mm de bajo nivel sonoro, poseen protección IP-54, aislación clase B y rejillas de protección según las normas de seguridad vigentes. Según su forma de conexión (triángulo o estrella) pueden trabajar a distintas velocidades, con lo cual es posible variar la capacidad del condensador y disminuir el nivel sonoro.| Características Técnicas | ||||||||
| Capacidades | Ventiladores | Superficie m² | ||||||
| MODELO | ||||||||
| Dt=11°K | Dt=11°K | Cantidad | Diámetro mm | Potencia x vent. Watt | Tensión V | Caudal de aire m³/h | ||
| Kcal/h | KW | |||||||
| CC-130-30 | 2621 | 3,01 | 1 | 300 | 100 | 1 x 220 | 1600 | 10,1 |
| CC-130-36 | 3121 | 3,6 | 1 | 300 | 100 | 1 x 220 | 1600 | 13,46 |
| CC-135-47 | 4125 | 4,8 | 1 | 350 | 150 | 1 x 220 | 2600 | 15,96 |
| CC-135-57 | 4911 | 5,7 | 1 | 350 | 150 | 1 x 220 | 2600 | 21,28 |
| CC-135-69 | 5958 | 6,9 | 1 | 350 | 150 | 1 x 220 | 2600 | 31,92 |
| CC-235-82 | 7105 | 8,3 | 2 | 350 | 150 | 1 x 220 | 5200 | 20,45 |
| CC-235-100 | 8649 | 10,1 | 2 | 350 | 150 | 1 x 220 | 5200 | 27,26 |
| CC-235-120 | 10370 | 14 | 2 | 350 | 150 | 1 x 220 | 5200 | 40,31 |
| CC-240-115 | 9877 | 11,5 | 2 | 400 | 250 | 3 x 380 | 8000 | 28.42 |
| CC-240-140 | 12023 | 14 | 2 | 400 | 250 | 3 x 380 | 8000 | 37,36 |
| CC-240-177 | 15237 | 17,7 | 2 | 400 | 250 | 3 x 380 | 8000 | 56,85 |
| CC-245-154 | 13199 | 15,3 | 2 | 450 | 470 | 3 x 380 | 13000 | 34,11 |
| CC-245-189 | 16245 | 18,9 | 2 | 450 | 470 | 3 x 380 | 13000 | 45,48 |
| CC-245-244 | 21036 | 24,5 | 2 | 450 | 470 | 3 x 380 | 13000 | 68,22 |
| CC-250-275 | 23617 | 27,5 | 2 | 500 | 720 | 3 x 380 | 18000 | 60,16 |
| CC-250-339 | 29066 | 33,8 | 2 | 500 | 720 | 3 x 380 | 18000 | 80,22 |
| CC-250-437 | 37638 | 43,8 | 2 | 500 | 720 | 3 x 380 | 18000 | 120,33 |
| CC-250-365 | 31492 | 36,6 | 2 | 500 | 720 | 3 x 380 | 18000 | 82,88 |
| CC-250-449 | 38632 | 44,9 | 2 | 500 | 720 | 3 x 380 | 18000 | 110,51 |
| CC-250-552 | 47488 | 55,2 | 2 | 500 | 720 | 3 x 380 | 18000 | 165,76 |

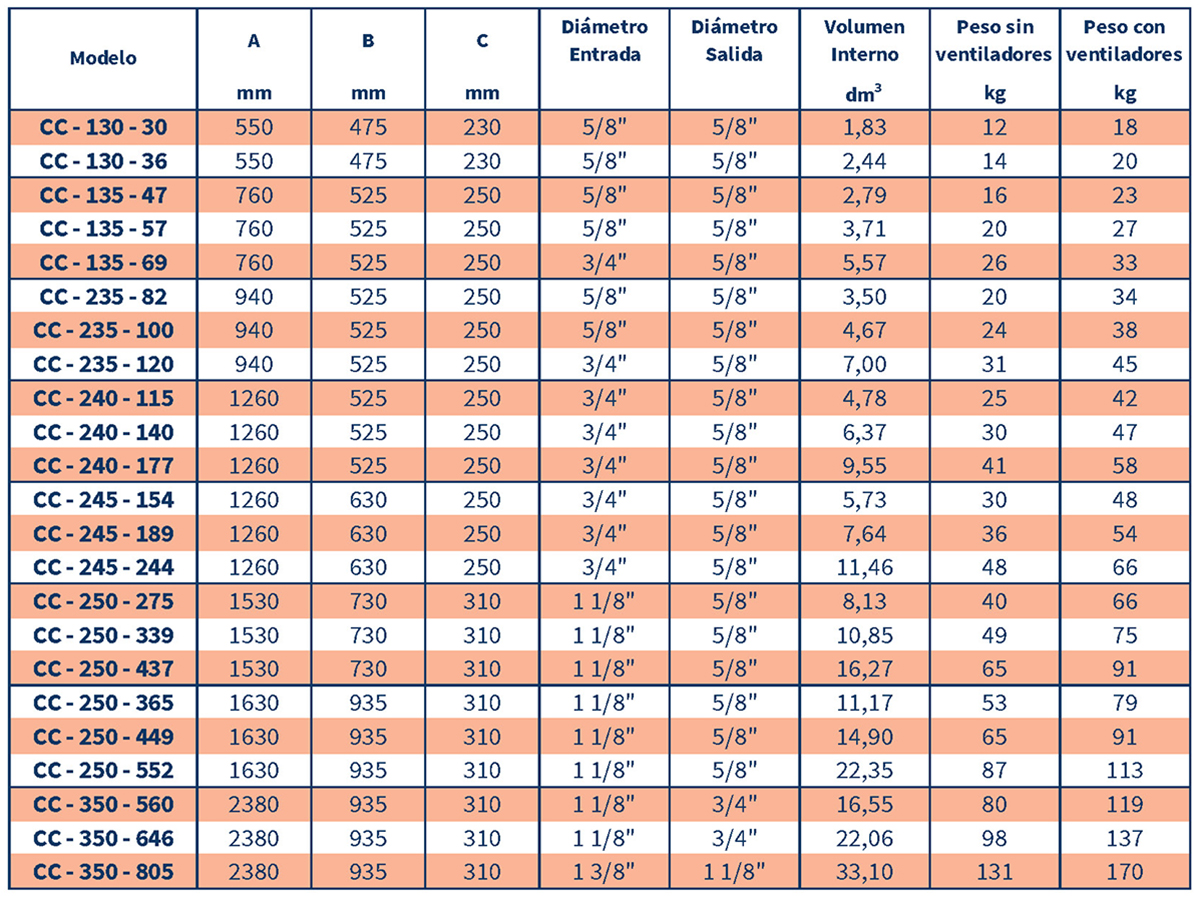

| Dimensiones Técnicas | ||||||||
| Modelo | Amm | Bmm | Cmm | Diámetro entrada | Diámetro salida | Volumen nternodm3 | Peso sin ventiladoreskg | Peso con ventiladoreskg |
| CC-130-30 | 550 | 475 | 230 | 5/8″ | 5/8″ | 1,83 | 12 | 18 |
| CC-130-36 | 550 | 475 | 230 | 5/8″ | 5/8″ | 2,44 | 14 | 20 |
| CC-135-47 | 760 | 525 | 250 | 5/8″ | 5/8″ | 2,79 | 16 | 23 |
| CC-135-57 | 760 | 525 | 250 | 5/8″ | 5/8″ | 3,71 | 20 | 27 |
| CC-135-69 | 760 | 525 | 250 | 3/4″ | 5/8″ | 5,57 | 26 | 33 |
| CC-235-82 | 940 | 525 | 250 | 5/8″ | 5/8″ | 3,5 | 20 | 34 |
| CC-235-100 | 940 | 525 | 250 | 5/8″ | 5/8″ | 4,67 | 24 | 38 |
| CC-235-120 | 940 | 525 | 250 | 3/4″ | 5/8″ | 7 | 31 | 45 |
| CC-240-115 | 1260 | 525 | 250 | 3/4« | 5/8″ | 4,78 | 25 | 42 |
| CC-240-140 | 1260 | 525 | 250 | 3/4« | 5/8″ | 6,37 | 30 | 47 |
| CC-240-177 | 1260 | 525 | 250 | 3/4« | 5/8″ | 9,55 | 41 | 58 |
| CC-245-154 | 1260 | 630 | 250 | 3/4« | 5/8″ | 5,73 | 30 | 48 |
| CC-245-189 | 1260 | 630 | 250 | 3/4« | 5/8″ | 7,64 | 36 | 54 |
| CC-245-244 | 1260 | 630 | 250 | 3/4« | 5/8″ | 11,46 | 48 | 66 |
| CC-250-275 | 1530 | 730 | 310 | 11/8″ | 5/8″ | 8,13 | 40 | 66 |
| CC-250-339 | 1530 | 730 | 310 | 11/8″ | 5/8″ | 10,85 | 49 | 75 |
| CC-250-437 | 1530 | 730 | 310 | 11/8″ | 5/8″ | 16,27 | 65 | 91 |
| CC-250-365 | 1630 | 935 | 310 | 11/8″ | 5/8″ | 11,17 | 53 | 79 |
| CC-250-449 | 1630 | 935 | 310 | 11/8″ | 5/8″ | 14,9 | 65 | 91 |
| CC-250-552 | 1630 | 935 | 310 | 11/8″ | 5/8″ | 22,35 | 87 | 113 |
